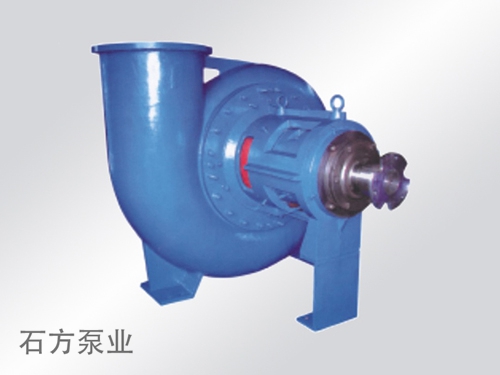

DT型脱硫循环泵 添加时间：2020-10-29
DT系列脱硫循环泵为卧式、轴向吸入、单级、单吸、悬架、后抽式、单壳体结构。型号有900DT、800DT、700DT、600DT、500DT、400DT、350DT、300DT，适合在流量500m3/h～16000 m3/h，扬程6m～54m工况条件下运行，共30多种泵型。
产品详情

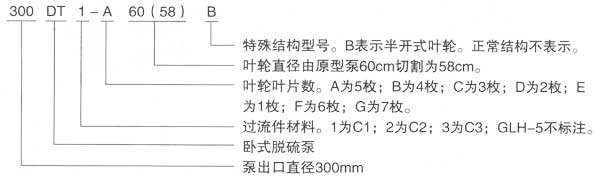

该系列泵在水力设计、结构设计方面，综合了国内外同类产品的优点并加以改进，过流部件采用了特殊材料GLH-5、GLH-6，亦可生产A49、A33、Cr30、CD4MCU等材质。具有高效节能、耐腐抗磨、振动小、噪声低、运行可靠、轴封无泄漏、使用寿命长、维修方便等特点。适用于火力发电、炼铝和炼油等行业的脱硫系统输送石灰石或石膏浆液。其允许输送的浆液氯离子含量高60000ppm，pH值在4～13之间, 浆液温度≤65℃，浆液重量浓度Cw高60%。型号意义
DT型脱硫循环泵性能参数表
| 泵型号 |
转速 n |
流量 Q |
扬程 H |
轴功率 Pa |
效率η |
必需汽蚀余量 (NPSH)r |
配套电机 | |
| 型号 | 功率/电压 | |||||||
| r/min | m3/h | m | Kw | % | m | Kw/V | ||
| 800DT-A96 | 595 |
5915 7250 9230 10800 |
31.3 29.2 28.8 26.5 |
632.6 653.7 815.2 926.8 |
79.7 88.2 88.8 84.1 |
10.1 |
YKK6301-10 YKK6302-10 YKK6303-10 YKK710-10 |
800/6000 900/6000 1120/6000 1250/6000 |
| 496 |
4931 6044 7694 9003 |
21.8 20.3 20.0 18.4 |
367.3 378.8 471.9 536.4 |
79.7 88.2 88.8 84.1 |
7.7 |
YKK5604-12 YKK5604-12 YKK6302-12 YKK6303-12 |
500/6000 500/6000 630/6000 710/6000 |
|
| 800DT-A90 | 595 |
6104 8527 9170 10690 |
27.8 24.2 22.6 17.3 |
601.7 641.5 640.6 628.8 |
76.8 87.6 88.1 80.1 |
5.6 |
YKK6301-10 YKK6301-10 YKK6301-10 YKK6301-10 |
800/6000 800/6000 800/6000 800/6000 |
| 496 |
5088 7108 7644 8911 |
19.3 16.8 15.7 12.0 |
348.2 371.2 371.0 363.6 |
76.8 87.6 88.1 80.1 |
4.3 |
YKK5603-12 YKK5604-12 YKK5604-12 YKK5603-12 |
450/6000 500/6000 500/6000 450/6000 |
|
| 700DT-A85 | 595 |
5152 6624 7360 8317 |
20.3 23.3 25.0 19.1 |
359.5 485.7 569.2 536.5 |
79.2 86.5 88.0 80.6 |
6.5 |
YKK5601-10 YKK5603-10 YKK6301-10 YKK5604-10 |
500/6000 630/6000 800/6000 710/6000 |
| 496 |
4295 5522 6135 6933 |
14.1 16.2 17.4 13.3 |
208.2 281.5 330.2 311.4 |
79.2 86.5 88.0 80.6 |
5.0 |
YKK5601-10 YKK5603-10 YKK6301-10 YKK5604-10 |
500/6000 630/6000 800/6000 710/6000 |
|
| 700DT-A83 | 596 |
3989 5016 5916 6953 |
30.3 27.6 24.7 19.4 |
414.6 441.5 454.8 450.7 |
79.4 85.4 87.5 81.5 |
7.9 |
YKK5602-10 YKK5602-10 YKK5602-10 YKK5602-10 |
560/6000 560/6000 560/6000 560/6000 |
| 496 |
3319 4175 4923 5786 |
21.0 19.1 17.1 13.4 |
239.1 254.3 262.0 259.1 |
79.4 85.4 87.5 81.5 |
6.0 |
YKK5004-12 YKK5004-12 YKK5601-12 YKK5601-12 |
315/6000 315/6000 355/6000 355/6000 |
|
| 700DT-A80 | 594 |
3760 4757 5293 5974 |
26.6 23.2 21.7 18.4 |
328.6 348.7 355.4 355.1 |
82.9 86.2 88.0 84.3 |
7.0 |
YKK5004-10 YKK5004-10 YKK5004-10 YKK5004-10 |
450/6000 450/6000 450/6000 450/6000 |
| 泵型号 |
转速 n |
流量 Q |
扬程 H |
轴功率 Pa |
效率η |
必需汽蚀 余量 (NPSH)r |
配套电机 | |
| 型号 | 功率/电压 | |||||||
| r/min | m3/h | m | Kw | % | m | Kw/V | ||
| 700DT-A80 | 496 |
3139 3972 4420 4988 |
18.6 16.2 15.1 12.9 |
191.8 203.3 206.5 207.9 |
82.9 86.2 88.0 84.3 |
5.4 |
YKK5002-12 YKK5002-12 YKK5003-12 YKK5003-12 |
250/6000 250/6000 280/6000 280/6000 |
| 700DT-F78 | 594 |
4693 6042 7221 8111 |
21.0 18.5 14.9 12.3 |
333.8 353.1 347.6 332.5 |
80.4 86.2 84.3 81.7 |
9.6 |
YKK5004-10 YKK5004-10 YKK5004-10 YKK5004-10 |
450/6000 450/6000 450/6000 450/6000 |
| 496 |
3919 5045 6030 6773 |
14.7 12.9 10.4 8.5 |
195.1 205.6 202.6 191.9 |
80.4 86.2 84.3 81.7 |
7.3 |
YKK5002-12 YKK5003-12 YKK5002-12 YKK5002-12 |
250/6000 280/6000 250/6000 250/6000 |
|
| 600DT-A82 | 595 |
3300 4700 5300 5600 |
27.8 24.7 21.7 20.4 |
343.2 358.0 362.9 368.2 |
72.8 88.3 86.3 84.5 |
4.0 |
YKK5601-10 YKK5601-10 YKK5601-10 YKK5601-10 |
500/6000 500/6000 500/6000 500/6000 |
| 490 |
2718 3871 4365 4612 |
18.9 16.8 14.7 13.8 |
192.2 200.6 202.5 205.1 |
72.8 88.3 86.3 84.5 |
3.0 |
YKK5003-12 YKK5003-12 YKK5003-12 YKK5003-12 |
280/6000 280/6000 280/6000 280/6000 |
|
| 500DT-A85 | 591 |
2040 3400 4080 |
26.8 24.4 22.0 |
204.5 266.7 305.2 |
72.8 84.7 80.1 |
4.1 |
Y450-10 Y450-10 Y500-10 |
250/6000 355/6000 400/6000 |
| 493 |
1702 2836 3403 |
18.6 17.0 15.3 |
118.4 155.0 177.0 |
72.8 84.7 80.1 |
3.1 |
Y450-12 Y450-12 Y450-12 |
220/6000 220/6000 220/6000 |
|
| 350DT-A78 | 740 |
1332 2431 2865 |
51.1 44.5 39.6 |
289.6 377.7 408.7 |
64.0 78.0 75.6 |
6.5 |
Y450-8 Y500-8 Y500-8 |
355/6000 500/6000 500/6000 |
| 590 |
1062 1938 2284 |
32.5 28.3 25.2 |
146.9 191.5 207.3 |
64.0 78.0 75.6 |
3.5 |
Y450-10 Y450-10 Y450-10 |
185/6000 250/6000 280/6000 |
|
| 300DT-A60 | 989 |
1170 1779 2403 |
53.1 47.1 36.1 |
235.6 281.4 313.3 |
71.8 81.1 75.4 |
8.4 |
Y400-6 Y400-6 Y400-6 |
315/6000 355/6000 400/6000 |
| 742 |
878 1335 1803 |
29.9 26.5 20.3 |
99.6 118.8 132.2 |
71.8 81.8 75.4 |
4.3 |
Y355M1-8 Y355M2-8 Y355M2-8 |
132/380 160/380 160/380 |
|
DT型脱硫循环泵零件材质列表
| 序号 | 零件部位 | 零件名称 | 数量 | 材 料 | 备 注 |
| 1 |
泵 头 部 分 |
叶 轮 | 1 | GLH-5 | |
| 2 | 蜗 壳 | 1 | GLH-5 | ||
| 3 | 后护板 | 1 | GLH-5 | ||
| 4 | 轴 套 | 1 | GLH-5 | ||
| 5 | 入口短管 | 1 | GLH-5 | ||
| 6 | 机械密封 | 1 | 组 件 | ||
| 7 | Ｏ型密封圈 | 1 | 氟橡胶 | 蜗壳与后护板间 | |
| 8 | Ｏ型密封圈 | 1 | 氟橡胶 | 蜗壳与入口短管间 | |
| 9 | Ｏ型密封圈 | 1 | 氟橡胶 | 叶轮与轴套间 | |
| 10 |
悬 架 部 分 |
前轴承压盖 | 1 | QT500-7 | |
| 11 | 后轴承 | 2 | 电机侧 | ||
| 12 | 油 封 | 3 | |||
| 13 | 后轴承压盖 | 1 | QT500-7 | ||
| 14 | 挡 套 | 1 | 45 | ||
| 15 | Ｏ型密封圈 | 1 | 氟橡胶 | 轴承体用 | |
| 16 | 前轴承 | 1 | 泵头侧 | ||
| 17 | 轴承体 | 1 | HT200 | ||
| 18 | Ｏ型密封圈 | 1 | 橡胶I-2 | 挡水盘与拆卸环间 | |
| 19 | 挡水盘 | 1 | 45 | ||
| 20 | 拆卸环 | 1 | 2Cr13 | 组 件 | |
| 21 | 轴 | 1 | 45 |
