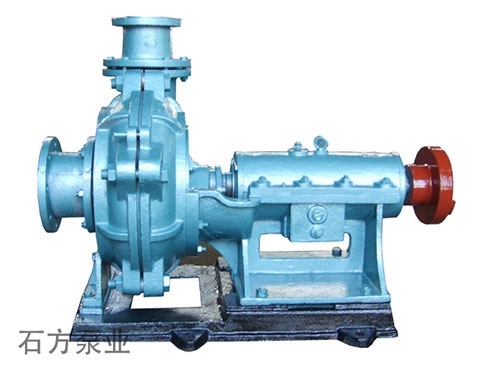

PN(L)型泥浆泵简介
PN(L)型泵系单级、单吸、离心泥浆泵,该型泵过流部件采用耐磨合金材料制造。6吋以下泵型叶轮与轴用螺 纹联接,8吋以上泵型用键联接。该泵具有结构简单、可靠、检修方便、寿命长等特点。适用于矿山输送固液两相流体之用。具有寿命长,结构简单可靠等特点。可 供矿山输送矿砂液体之用。输送最大浓度按重量计为50-60%。
PN(L)型泥浆泵简介
PN(L)型泵系单级、单吸、离心泥浆泵,该型泵过流部件采用耐磨合金材料制造。6吋以下泵型叶轮与轴用螺 纹联接,8吋以上泵型用键联接。该泵具有结构简单、可靠、检修方便、寿命长等特点。适用于矿山输送固液两相流体之用。具有寿命长,结构简单可靠等特点。可 供矿山输送矿砂液体之用。输送最大浓度按重量计为50-60%。
型号意义:
例如2PNL
2-吐出口径(毫米数被25除所得值)
P-杂质泵
N-泥浆泵
L-立式
产品结构特点:
1、过流部分承磨件采用了耐磨蚀铸铁,使用寿命长。
2、叶轮和护板的间隙可以及时调整,保持较高效率工作。
3、4寸以上该型泵轴承直接安于水平中开托架内,拆检方便调整及时,并在油池内装有水冷蛇形管,改善了轴承的工作条件。
4、8以上的泵体较大,采用了对开的结构形式,拆装检修方便。
目前我厂生产的PN和PNL型泥浆泵主要有:1PN、2PN、2PNL、3PN、3PNL、4PN、6PN、8PN、10PN、12PN等十余种。在这些型号中,除了2PNL、3PNL两种为立式以外,其余的均为卧式单级单吸悬臂式泥浆泵。
PN(L)泥浆泵参数表:
型号 |
流量 |
扬程 |
转速 |
允许汽蚀余量m |
泵效率% |
功率kw |
泵重量 |
口径mm |
||
轴功率 |
配带功率 |
吸入 |
排出 |
|||||||
1PN |
7.2 |
14 |
1430 |
0.53 |
21 |
1.3 |
3 |
120 |
50 |
25 |
2PN |
30 |
22 |
1450 |
1.32 |
33 |
5.45 |
11 |
150 |
96 |
50 |
3PN |
54 |
26 |
1470 |
2.35 |
32 |
12 |
22 |
280 |
90 |
85 |
4PN |
100 |
41 |
1470 |
2.95 |
46 |
24.3 |
55 |
1000 |
150 |
100 |
4PN(1) |
41.5 |
51 |
1470 |
1.92 |
23 |
25 |
55 |
1000 |
150 |
100 |
4PN(2) |
52 |
51 |
980 |
2.2 |
26 |
28 |
75 |
1000 |
150 |
100 |
6PN |
230 |
27 |
980 |
2.59 |
56 |
30.2 |
75 |
1200 |
200 |
150 |
