![WN型挖泥抽沙泵](http://www.sjzsfzjb.com/upfile/isClass/pic/20161123143716-899363868.jpg)

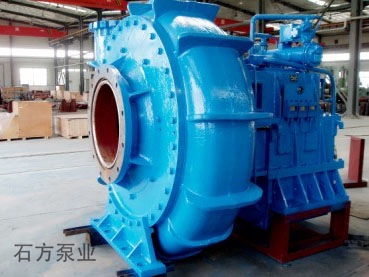

WN型挖泥抽沙泵 添加时间:2021-03-17
WN系列挖泥泵是我公司针对国内江河湖海年久失修,疏浚,吹填工作迫在眉睫的现状而研制的一种新型泥浆泵。该系列泵为单级、单吸、卧式离心泵。型号有200WN、250WN、300WN、350WN、400WN、450WN、500WN、600WN、700WN、900WN、1000WN,适合在流量500m3/h~25000 m3/h,扬程20m~85m工况条件下运行,共20多种泵型。
产品详情
特点和用途WN系列挖泥泵是我公司针对国内江河湖海年久失修,疏浚,吹填工作迫在眉睫的现状而研制的一种新型泥浆泵。该系列泵为单级单吸卧式离心泵,泥泵系统主要由泵头、减速齿轮箱、高弹性联轴器、船用传动装置监控系统组成,具有整体结构船用性好,挖泥性能优良,寿命长效率高,轴封可靠,使用综合经济效益显著等特点,可完全满足挖泥船对泥泵的要求。
型号意义:如500WN(D、Q)
500:泵出口直径(mm)
WN:泥浆(挖泥)
D:低扬程
Q:潜水
WN系列挖泥泵参数表
型 号 |
流 量 Q (m3/h) |
扬 程 H(m) |
转 速 n(r/min) |
最 高 效 率 η(%) |
汽 蚀 余 量 NPSHr(m) |
排出口直径 吸入口直径 (mm) |
允许通过 最大粒径(mm) |
200WND | 600-800 | 20-40 | 700-900 | 60-65 | 4.5 | 200/250 | 178 |
200WN | 750-1000 | 40-65 | 700-850 | 70-72 | 4 | 200/250 | 180 |
250WND | 950-1100 | 20-40 | 500-700 | 65-70 | 4 | 250/300 | 220 |
250WN | 1100-1300 | 40-65 | 500-650 | 70-74 | 4 | 250/350 | 144 |
300WND | 1500-1800 | 20-40 | 400-600 | 65-68 | 4 | 300/350 | 244 |
300WN | 1800-2200 | 40-65 | 400-550 | 74-78 | 4 | 300/450 | 244 |
350WN | 2600-3000 | 40-65 | 400-550 | 74-78 | 4.5 | 350/450 | 245 |
400WN | 2800-3200 | 20-40 | 400-550 | 74-78 | 4.5 | 400/450 | 250 |
450WN | 3200-3850 | 40-67 | 350-500 | 76-80 | 4.5 | 450/600 | 354 |
500WND | 3600-4200 | 20-40 | 220-320 | 72-75 | 4.8 | 500/600 | 330 |
500WN | 4500-5500 | 40-65 | 350-450 | 78-80 | 4.8 | 500/650 | 250 |
600WN | 5000-9000 | 55-80 | 280-420 | 84-85 | 6 | 600/660 | 220 |
700WN | 8000-12000 | 60-85 | 280-380 | 83-85 | 6 | 700/760 | 280 |
900WN | 12000-19000 | 50-75 | 280-330 | 85-87 | 6 | 900/960 | 320 |
1000WN | 16000-25000 | 23-76 | 181-290 | 85-87 | 6 | 1000/1200 | 350 |
![](/userfiles/images/20210317110633-63718732818961144.jpg)
